2025年全球折疊屏智能手機出貨量已達2.06億臺，同比增長10%，IDC等研究機構預測2026年將迎來爆發式增長，同比增幅有望躍升至30%。更值得關注的是，隨著蘋果計劃在2026年底推出首款折疊屏iPhone，預計首年即可占據超22%的市場份額，進一步推動行業滲透率從2025年的1.6%提升至2027年的3%以上。從產業鏈價值來看，鉸鏈作為核心零部件，2025年全球市場產值已達12億美元，在單機物料成本中的占比約5%-8%，成為決定產品競爭力的關鍵環節。
（數據來源：IDC、產業鏈調研機構）

這些數據背后，是消費市場對折疊屏形態創新的認可，也倒逼核心零部件技術不斷升級。

在技術標準層面

折疊屏手機更極致的折痕控制、更輕薄的機身設計、更穩定的耐用性表現。關系到鉸鏈技術的突破：這推動鉸鏈零件精度、材料強度新一輪升級。同時鉸鏈的質量管控標準將進一步提高，此前行業主流的0.01mm精度要求可能向更嚴苛的0.005mm級別邁進，對核心零部件的制造與檢測提出更高要求。

在產業鏈生態層面

折疊屏手機規?；少從芰⒅苯永瓌由嫌蚊姘?、鉸鏈等核心部件的出貨量。高精度制造能力與穩定品控水平的頭部制造企業獲得更多訂單。此外，隨著行業領軍品牌的入局，其軟件生態優勢結合到折疊屏“硬件強、軟件弱”這一痛點，讓折疊屏的生產力價值充分釋放，進而反向推動全行業重視“硬件+軟件”的協同創新。折疊屏手機行業推向“質量與體驗為王”的新階段。而這一趨勢，恰恰讓鉸鏈的質量控制成為更關鍵的競爭壁壘。

目前以下幾種鉸鏈在市場上都是頗具競爭力的存在：

雙旋水滴鉸鏈

采用 “2 級桿組、3 構件 4 低副” 設計，通過兩個旋轉中心形成水滴狀空間，包含87個零件，在減少轉軸厚度的同時，能有效保證結構穩定性。

龍骨鉸鏈

采用 3 級桿組、5 構件7低副設計，擁有14個活動關節和198個零件，實現17%的空間壓縮，支持45°-135°多角度懸停，適配多樣化使用場景。

浮翼式鉸鏈

碳纖維浮動中板，展開時上升托住屏幕，閉合時下降留出折疊空間，折痕深度達到行業領先水平；由174個精密零件組成復雜傳動系統，初代產品厚度已壓縮至10mm，平衡了結構強度與機身輕薄度。

U型鉸鏈及改進型

采用互鎖齒輪結構，通過凸輪制動機制實現折疊屏的穩定開合，支持多角度旋停功能（75°-115°），首次解鎖 “立式交互” 形態，零件數量約為 130-140 個。

分段式鉸鏈

借助齒輪、皮帶等組件實現雙段外殼同步折疊，確保OLED等柔性屏幕彎曲時平滑過渡，減少折痕與應力集中；鉸鏈部件可沿外殼曲面滑動，提升閉合緊密性與抗沖擊能力。

這些差異化鉸鏈方案雖各有優勢，但都面臨四大核心技術挑戰：鉸鏈逆向工程與無損缺陷分析、嵌套式機械結構的三維重建、快速迭代設計驗證、裝配缺陷無損分析。

而蔡司針對這些痛點，給出了精準高效的解決方案。

蔡司顯微鏡解決方案: 4D動態觀察折疊屏手機鉸鏈開合

設備：

ZEISS XRM Versa X射線顯微鏡系列

掃描方式：

不拆機的情況下，對完整手機進行掃描

掃描獲得折疊屏手機在不同開合角度下的三維結構，將多組數據重構整合后得到動態開合效果。

優勢：

平板探測器+Fast: Modet+DeepRecon

平板探測器搭配快速掃描(FastMode)模式，掃描過程中樣品連續旋轉不停留，顯著提升掃描速度，實現高通量掃描。

運用基于AI深度學習的DeepRecon重構算法，提升圖像質量。

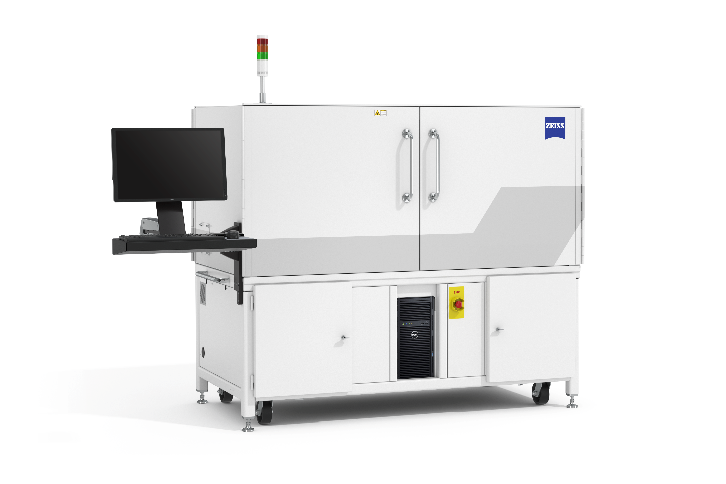

▲ 蔡司Versa系列高分辨X射線顯微鏡

蔡司擁有豐富的產品線包含顯微鏡，藍光掃描儀，三坐標，工業CT，助力全面解決電子客戶面臨質量挑戰與痛點。
