創新技術評選活動

歷經20余年高速發展，中國壓鑄行業目前已經進入轉型升級發展期，協同創新、高質量發展已經成為行業共識。為鼓勵及帶動行業相關企業技術與產品創新，在全行業形成創新風尚，提升企業競爭力，上海壓鑄及有色展覽會自2017年起在全行業組織開展“全國壓鑄行業年度創新技術與產品評選”活動，旨在發現、認定與組織推廣國內外壓鑄領域創新技術與產品，促進我國壓鑄行業的發展與技術進步。

提示：活動全程不收取任何費用！

組織單位

主辦：
第十六屆上海國際壓鑄展
2021上海國際有色鑄造展

協辦：
《壓鑄周刊》傳媒
中鑄科技
紐倫堡會展（上海）有限公司

知識產權保護咨詢服務：
上海中昱品牌管理集團有限公司

初審公示

蘇州奧德高端裝備股份有限公司的“汽車結構件專用200°C水式物聯模溫機”的創新獎申報已經通過活動組委會初審，為保障公信力，接受全行業監督，現進入公示階段。每項通過初審的創新技術將在“壓鑄周刊”、“中鑄科技”、“壓鑄快訊”公眾號上同步公示，公示期為15個工作日（即2021年6月7日至6月25日），在期間若無人提出異議，則進入終審階段，評選活動計劃在2021年6月由壓鑄行業特聘專家組終評并公布評選結果。

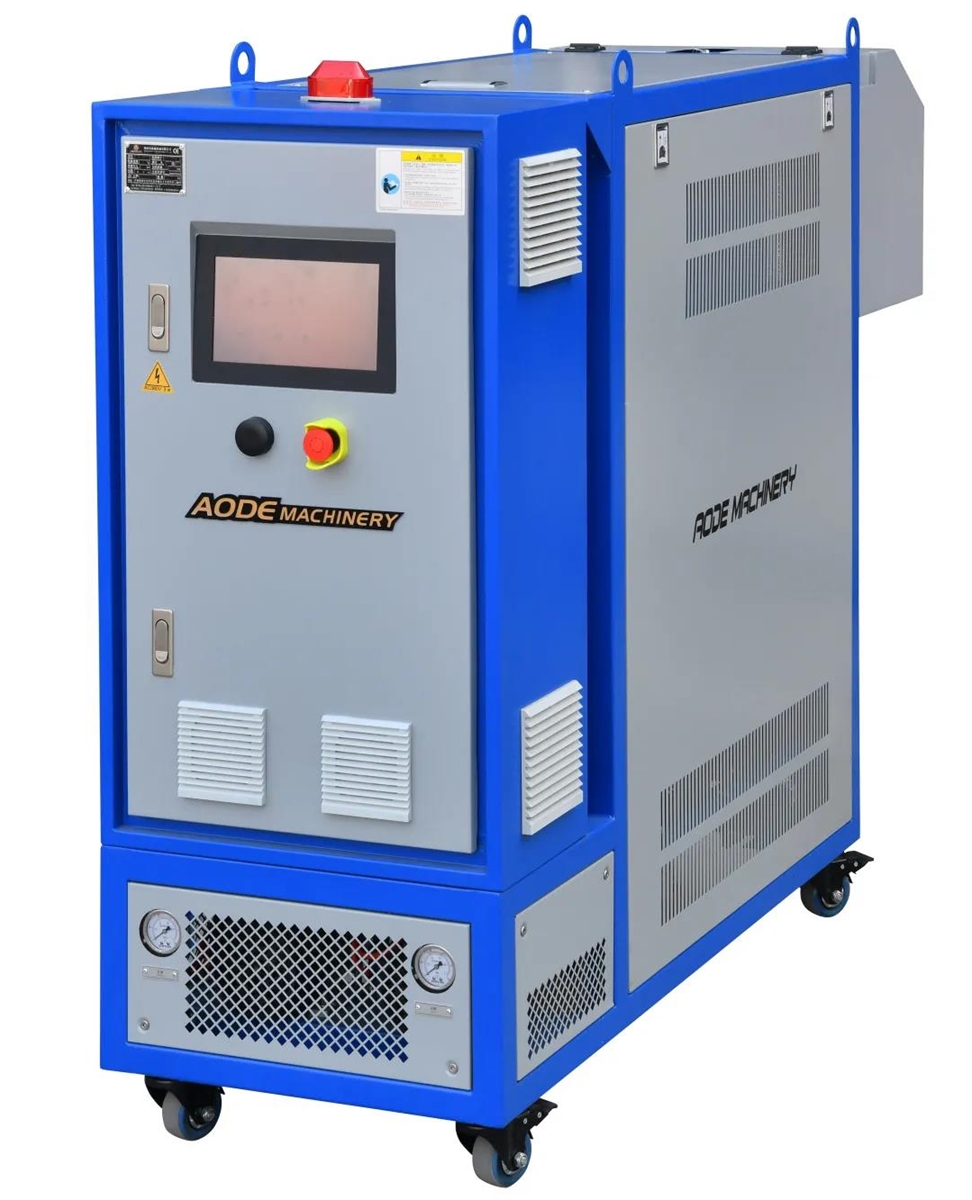

創新技術：汽車結構件專用200°C水式物聯模溫機

申報企業：蘇州奧德高端裝備股份有限公司

創新背景：在壓鑄生產工藝 中，不平均或不適當?shù)哪＞邷囟冉?jīng)常會導致鑄件尺寸不穩定，在生產過程中頂出鑄件變形，產生熱壓力、黏模、表面凹陷、內縮孔及熱泡等缺陷。模溫差異較大時，對生產周期中的變數，如填充時間、冷卻時間及噴涂時間等都會產生不同程度的影響。另外，模具的壽命亦會因受到過冷過熱的沖擊而導至昂貴鋼材產生熱裂等問題。

模溫機利用高熱傳性的導熱媒體，實現在很短的時間內將模具內多余熱量送走。設定好熱平衡溫度后，能自動控制其溫度在極小誤差之內，且能維持定值。使壓鑄模具保持在壓鑄工藝要求的溫度范圍內，保證液體按照設計要求充滿壓鑄型腔，得到表面光潔，輪廓清晰，內部質量合格的壓鑄件。

技術革新特點

高溫水溫機，最高溫度可以達到200°C, 控制精度為200°C±1°C，同時具備壓力監控，流量監控，遠程物聯功能，完全可以滿足工業4.0物聯數據化生產需求，本機型創新主要根據蒸汽絕對飽和壓力理論，由于水在標準大氣壓力下，沸點為 100℃，當使用溫度高于 100℃時，便需密封加壓，當壓力增加到16公斤時，水的沸點可以提高到200°C。

具有創新的內容及成果

在我國，95%的壓鑄企業模溫控制都是使用油溫機、點冷機、循環水對模具進行溫度控制。而在歐美發達國家，高溫水溫機在鋁合金壓鑄領域應用較為普遍。高溫水溫機同比高溫油溫機，高溫水溫機的熱傳導效率更高，特別適合用于薄壁結構件壓鑄。設備運轉傳熱媒體為軟水，使用成本極低，同時對車間環境不會產生污染，屬于綠色環保型設備。同時由于水的導熱性能好，當模具需要預熱生產時，同比油溫機，水溫機可以更快的將模具溫度升高，節省能耗。當模溫過高需要冷卻時，同比油溫機，水溫機可以在更短的時間內將模具熱量帶走，縮短冷卻周期加快生產節拍。對壓鑄實現微噴工藝屬于必不可少的利器，可以大大減少脫模劑的使用，節能環保。

創新技術專利情況
申請?zhí)枺篊N202010558101.6
公示號：CN111596701A

創新產品實際經濟效益
舉例：已知：
模具重量（M）：2000kg
模具流道傳熱面積(F)：0.5㎡
傳熱介質溫度(t介)：200℃
模具所需溫度（t1）：170℃
模具初始溫度（t0）：20℃
模具比熱（C）：0.11Kcal/(kg·℃)
管內水強制對流系數K水=5000W/(㎡*℃)
管內油強制對流系數K油=300 W/(㎡*℃)
1KW=860Kcal/h
加熱功率公式：Q=C*M*（t1-t0）/860
模具升溫所需能量：Q=0.11*2000*（170-20）/860）=38KW*h
傳熱功率公式：P=（t介-t1）*F*K水（油）
水傳熱功率：P水=（200-170）*0.5*2000（大約取值）/1000=30KW
油傳熱功率：P油=（200-170）*0.5*300（大約取值）/1000=4.5KW
利用水傳熱所需時間：T水=38/30=1.27h
利用油傳熱所需時間：T油=38/4.5=8.4h
注：以上舉例公式為理論數據，水的熱傳導效率同比油高出6倍， 實際會有所出入。

客戶案例

濱州海納川、無錫朗賢

發展趨勢

此項創新非常符合當下汽車輕量化大型結構件一體化壓鑄和薄壁件的生產工藝。

創新技術所在行業領域的情況

此項創新屬于填補國內空白，目前市場上主要以歐美進口品牌為主。
